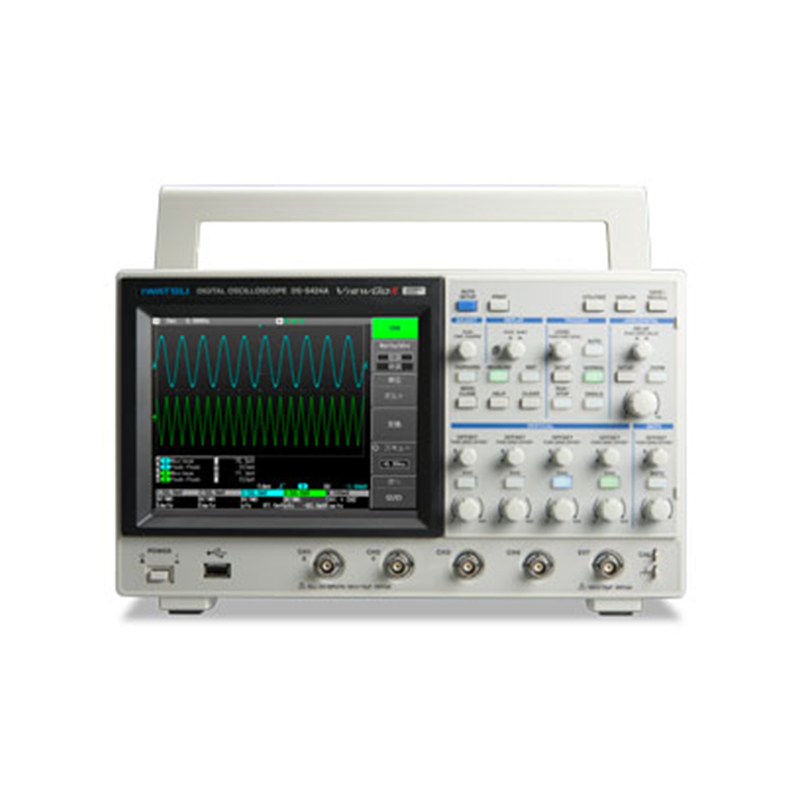

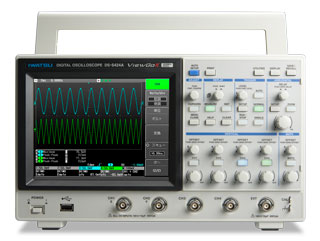

DS-5400A 系列
帶寬 100-200MHz
最大2GS/s ,4/2通道
最大500K點
| DS-5424A | DS-5422A | DS-5414A | DS-5412A | |
| 頻率帶寬 (-3dB) |
200MHz | 100MHz | ||
| 輸入通道 | 4 | 2 | 4 | 2 |
| 最大採樣速度 | 2GS/s（通道交錯時），1GS/s（當所有通道都在使用時） | |||
| 最大採樣速度 | 100GS/秒 | |||
| 等效採樣率 | 100GS/秒 | |||
| 平均 | 2 到 256 次（2 步的指數） | |||
| 最大內存長度 | 500k 點（所有通道都在使用時） | |||
| 垂直分辨率 | 8位 | |||
| 最大輸入電壓 | ±400Vpeak CAT I (1MΩ) | |||
| 限帶濾波器 | 模擬：20MHz、2MHz、200kHz | |||
| 輸入耦合 | 接地，直流 1MΩ，交流 1MΩ | |||
| 輸入阻抗 | 1MΩ ±1% // 20pF±2pF | |||
| 時基 | 2ns/格～50s/格 | 5ns/格～50s/格 | ||
| 標準探頭 | SS-0130R（標準提供多通道） | |||
| 滾動模式 | 50ms/div ～ 50s/div (100kS/s max) | |||
| 時基精度 | <±10 ppm | |||
| 觸發類型 | 邊沿、脈衝計數、脈衝寬度、週期、丟失、TV | |||
| 電視模式/行號/ 場序 | NTSC、PAL、自定義 / 高達 3,000 / 1、2、4、8 | |||
| 觸發源 | 所有通道，EXT (±0.5V)，EXT10 (±5.0V)，線路 | |||
| 觸發斜率/耦合 | +, - / AC, DC, 高頻抑制, 低頻抑制, 噪聲抑制 | |||
| 參數測量 | 最大值、最小值、峰峰值、RMS、週期RMS、平均值、週期平均值、頂部、底部、頂部-底部、+過衝、-過衝、Tr 20-80%、Tf 80- 20%、Tr 10-90%、 Tf 90-10%、頻率、週期、+脈衝計數、-脈衝計數、+脈衝寬度、-脈衝寬度、佔空比、積分、偏斜 (+、-)、電平偏斜 | |||
| 並發測量次數/ 統計顯示 |
四個參數最大值/Max（最大值）、Min（最小值）、Num（波形總數） | |||
| 光標 | 時間、幅度、時間和幅度、光標處的值 | |||
| 飛漲 | 縮放鍵可在單個網格區域顯示 | |||
| 計算 | 加法、減法、乘法、FFT（最大 8k 點、矩形、漢寧、平頂窗函數） | |||
| 重新縮放/單位轉換 | a*x+b(x: 用戶定義 a 和 b 的輸入電壓) / 伏特、安培、瓦特、度數和無單位 | |||
| 重播 | 自動波形記錄，最多可存儲 1024 個波形，可回放 | |||
| 計數器 | 6位 | |||
| 顯示尺寸/分辨率 | 7.5英寸彩色TFT-LCD觸摸屏/VGA(640*480pixels) | |||
| 內部波形存儲（REF 存儲器） | 5個波形 | |||
| 接口（標準） | USB 2.0（主機和設備），LAN（100Base-TX），GPIB（工廠選項：DS-576） | |||
| 硬拷貝輸出 | 以 TIFF、BMP 和 PNG 格式從前面板 USB 端口輸出到 USB 存儲器或輸出到 PictBridge 打印機 | |||
| 功率/功耗 | AC 90Vrms 至 240Vrms，47Hz 至 63Hz，AC 90Vrms 至 132Vrms，380Hz 至 420Hz，最大 95VA（最大 60W） | |||
| 重新縮放/單位轉換 | a*x+b(x: 用戶定義 a 和 b 的輸入電壓) / 伏特、安培、瓦特、度數和無單位 | |||
| 尺寸（毫米）/重量 | 大約。330W × 190H ×124D / 約。3.7公斤 | |||
