半導體曲線分析儀
IWATSU CS-3000 Curve Tracer
CS-3100,CS-3200,CS-3300
- 取代 TEKTRONIX 370A 、371
- 適用於IGBT、MOSFET、電晶體、二極體等半導體特性測試
- 最大峰值電壓3,000V（高壓模式）
- 最大峰值電流1,000A（HC脈沖模式）.
- LEAKAGE模式（游標分辨率1pA）
- USB介面資料匯出（圖片與CSV檔）
- LAN埠支援遠端控制

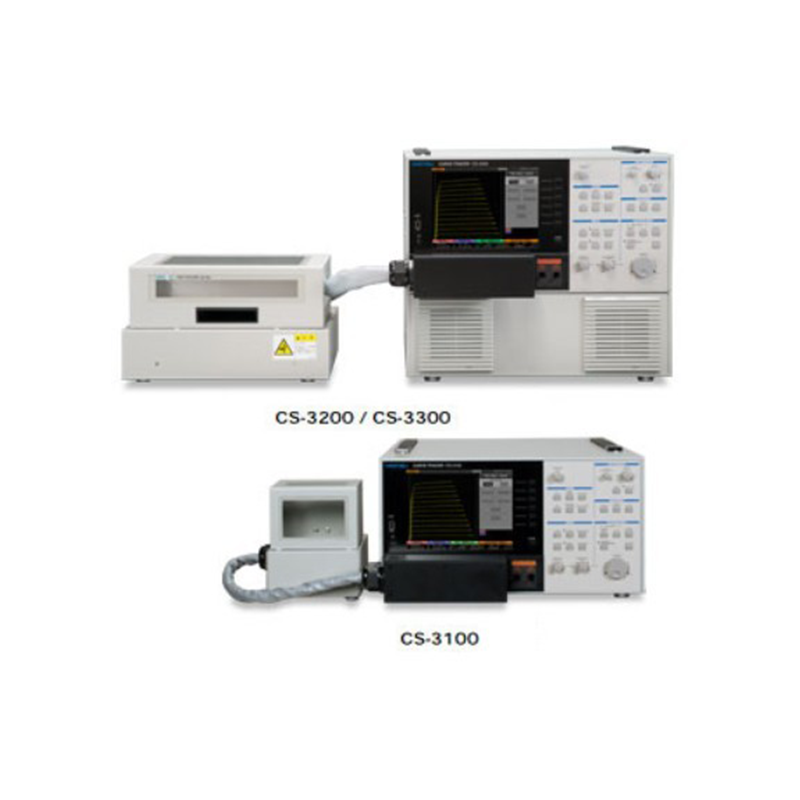

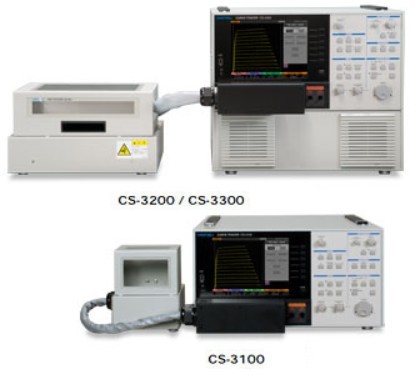

CS-3100,CS-3200,CS-3300
CS-3000系列(CS-3100,CS-3200,CS-3300)曲線分析儀適用於IGBT、MosFet、電晶體、Diode等半導體特性測試
最大峰值電壓3,000V（高壓模式）
最大峰值電流1,000A（HC脈沖模式）
LEAKAGE模式（游標分辨率1pA）
USB介面資料匯出（圖片與CSV檔）
LAN埠支援遠端控制
| 機型 | CS-3000系列共通 | ||||||||
| 模式/極性 | 全波整流/+－、DC/+－、LEAKAGE/+－、AC | ||||||||
| HV 模式 |
|
||||||||
| 最大峰值功率 | 120mW / 1.2W / 120W/ 390W（最大峰值電壓3kV時不能使用） | ||||||||
| 水平軸量程 | 50mV～500V/div |
| 機型 | CS-3100 | CS-3200 | CS-3300 | |||||||||||||
| 模式/極性 | HC模式未配載 | Pulse／+－ | ||||||||||||||
| HC 模式 |
|
|
||||||||||||||
| 脈寬 | 脈寬在50μs～400μs （10μs分辨率）範圍可調整 | |||||||||||||||
| 測試點 | 可指定測試點（10μ分辨率） | |||||||||||||||
| 測試台 | CS-301 | CS-302 | ||||||||||||||
| 電流模式 | 振幅量程 最大電流 最大電壓 |
50nA～200mA、21段1-2-5切換 2A 10V以上 |
| 電壓模式 | 振幅量程 最大電流 最大電壓 |
50mV～2V、6段1-2-5切換 ±40V 500mA～ （～8V）、200mA～ （～15V）、10mA～ （～40V） |
| 步進週期 | 50Hz或60Hz的2倍（AC模式下為1倍）、HC模式時為脈衝間隔 | |
| 脈衝・步進 | 脈寬 | 50μs～400μs （10μs步進） HC模式時為相對於集電極電源脈衝前後100μs的脈寬 |
| 步進數 | 0～20段 | |
| AUX出力 | 量程 | OFF、－40V～+40V （100mV步進可調） |
| 垂直軸 | ||
| 集電極電流 | 量程 | HV模式：1μA/div～2A/div、20步進1-2-5切換（HC模式另行規定）） |
| 精度 | 讀數的2%+0.05×VERT/div 加上以下最大峰值電壓的波形補償誤差 0.5μA （30V）、1μA （300V）、6μA （3kV）、12μA （5kV） 30V,300V,3kV最大峰值電壓的10%以上、5kV為30%以上 |
|
| 發射極電流 （LEAKAGE） |
量程 | 1nA/div～2mA/div、20步進1-2-5切換 （集電極電源模式為LEAKAGE） |
| 精度 | 讀數的2%+0.05×VERT/div+1nA以下 | |
| 水平軸 | ||
| 集電極電壓 | 量程 | HC模式：50mV/div～5V/div、7步進1-2-5切換（HV模式另行規定） |
| 精度 | 讀數的2%+0.05×HORIZ/div以下 | |
| 柵漏電壓 | 量程 | 50mV/div～5V/div、7步進1-2-5切換 |
| 精度 | 讀數的2%+0.05×HORIZ/div以下 | |
| 其他 | ||
| 顯示 | 顯示器 | 8.4英寸TFT液晶顯示器 |
| 數據數 | 1,000點/曲線（AC、全波整流） 20～1,000點/曲線（SWEEP模式） |
|
| 曲線顯示 | 連線、點線 | |
| 平均數 | OFF、2～255次 | |
| 長度 | OFF、SHORT、LONG、無限長 | |
| 內部波形保存（REF） | ４畫面 | |
| 游標測試 | DOT | Vert、Horiz、β或gm |
| fLINE | Vert、Horiz、1/grad, intercept | |
| FREE | Vert、Horiz、β或gm | |
| WINDOW | WINDOW區域的Vert、Horiz、β 或gm | |
| 數據保存/讀取 | 內部存儲 | 設置參數：256個、REF：4畫面 |
| 外部存儲 | USB1.1：設置參數、波形、畫面複製（BMP、TIFF、PNG） | |
| 遠程控制 | 由LAN連接遠程控制10BASE-T/100BASE-TX 1端口 | |
| 外觀尺寸 | ||
| 電源 | CS-3xxx | AC100-240V 50/60Hz 、工作時最大功率：500VA、待機時：7W Max |
| 外形尺寸(mm) （不含突出部、附屬品） 質量（不含附屬品） |
CS-3100 | 424W x 220H x 555D、約28kg |
| CS-3200,3300 | 424W x 354H x 555D、約43kg | |
