SS-500 系列
新型交直流霍爾電流探棒
SS-520,521,530,531,540,550,560,570
- 頻寬 DC ~ 120MHz
- 電流 30Arms ~ 500Arms
- 最小感度 100uA/div
SS-520,521,530,531,540,550,560,570
使用的場景
測量開關電源100μA的紋波電流,ECU（Electronic Control Unit）等逆變器控制電路的消耗電流和噪音測量
從小型精密電機到高輸出電機的電流測量,功率器件開關分析
產品陣容
|
型號 |
測量電流範圍 |
頻寬 |
備註 |
|
SS-520 |
5A |
50MHz |
|
|
SS-521 |
5A |
120MHz |
|
|
SS-530 |
30A / 5A / 0.5A |
50MHz |
|
|
SS-531 |
30A / 5A / 0.5A |
120MHz |
|
|
SS-540 |
30A |
50MHz |
|
|
SS-550 |
30A |
100MHz |
|
|
SS-560 |
150A |
10MHz |
|
|
SS-570 |
500A |
2MHz |
|
|

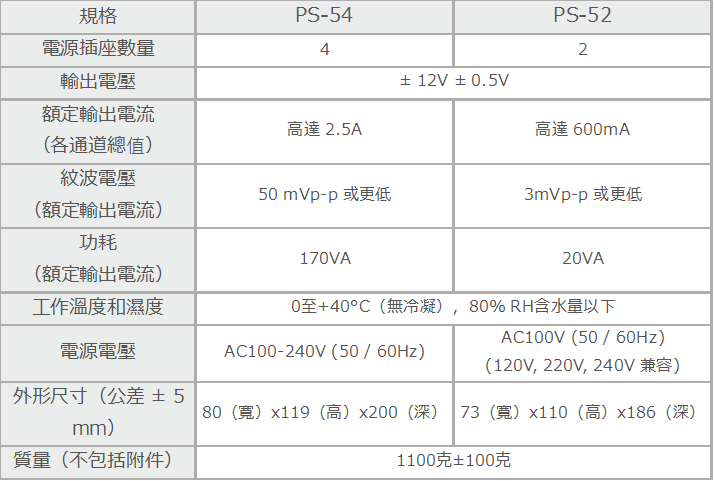

探頭電源 |
可連接的探頭通道數 |
備註 |
|
PS-54 |
4通道 |
適用於所有型號 |
|
PS-52 |
2CH |
不能與 SS-530 / 531 一起使用 |

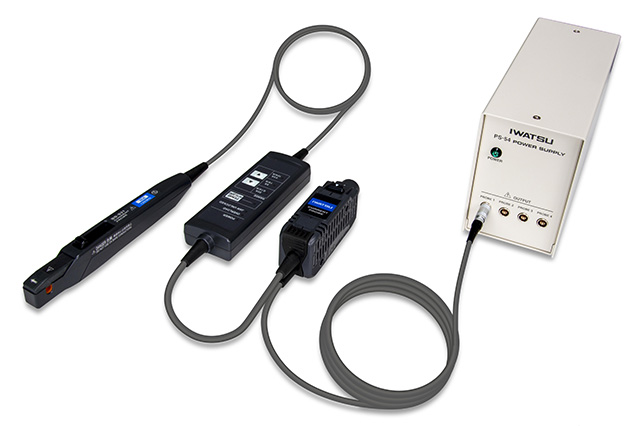

SS-531 0.5A / 5A / 30A 120MHz 及專用電源 PS-54 外觀

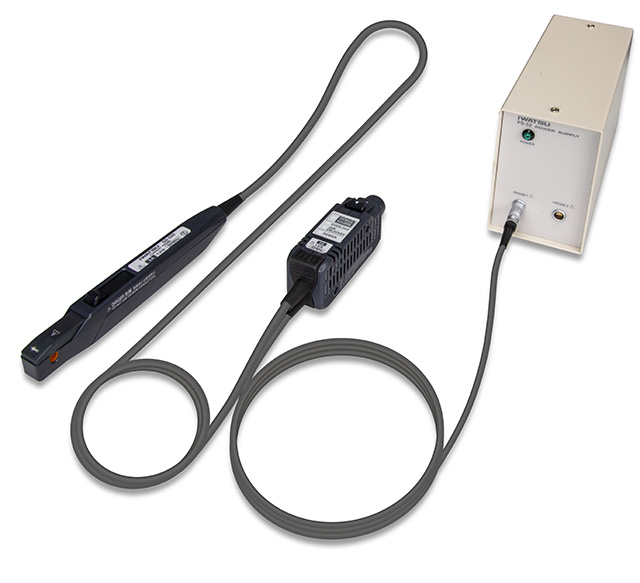

SS-521 5A 120MHz和專用電源PS-52外觀

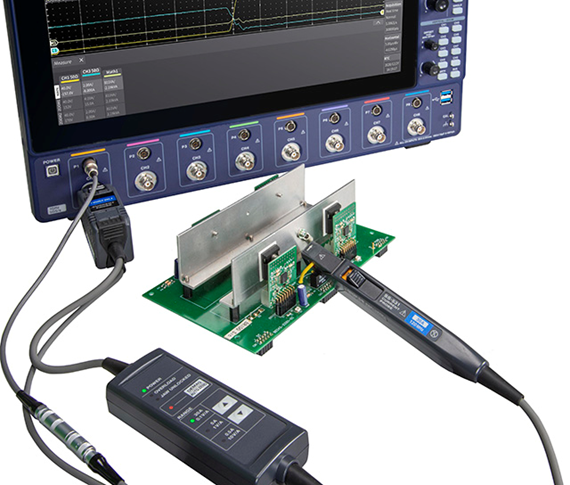

高頻高靈敏度電流探棒 SS-531 和高頻高解析度示波器 DS-8000 的連接示例

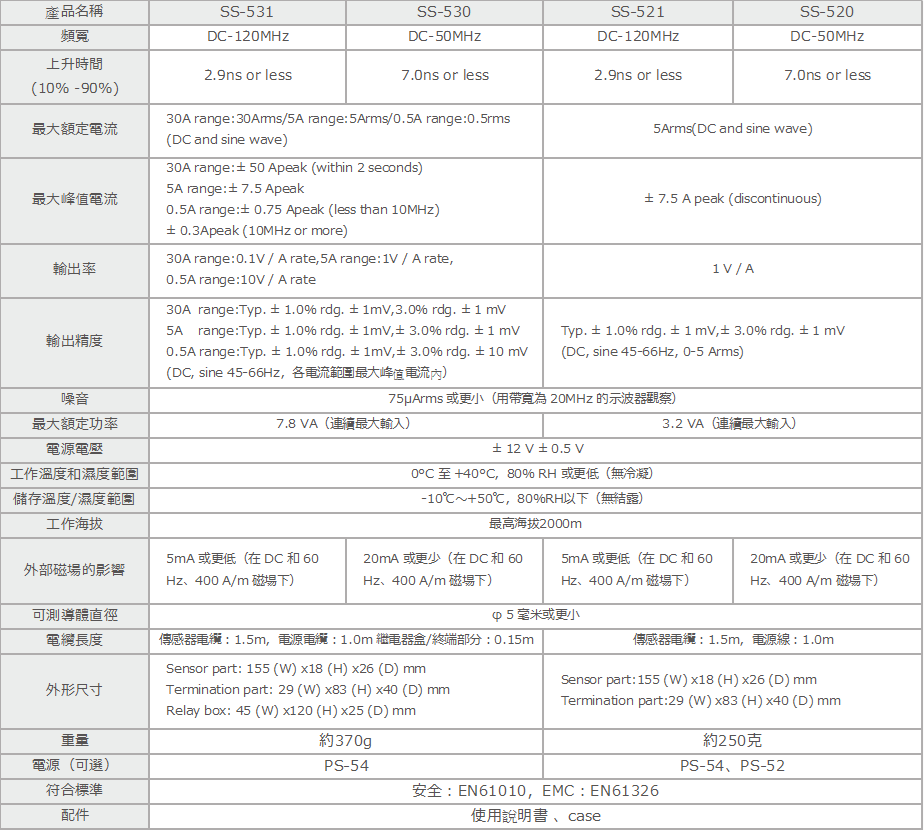

規格:
*性能相關項目為23°C±5°C，通電30分鐘後的數值。
如有更改，恕不另行通知。
